Mecc.Al è specializzata nella progettazione e produzione di dissipatori di calore e supporti meccanici per l'industria elettronica.
Fori passanti
Piatti raffreddati a liquido
Fori passanti

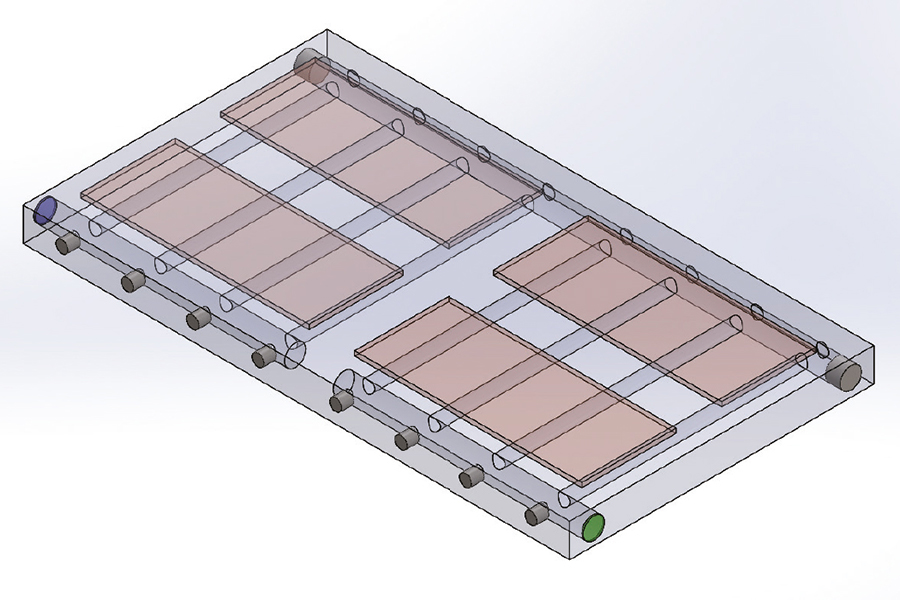

Nei piatti a liquido con fori passanti, i canali dei circuiti interni di raffreddamento sono ottenuti direttamente da estrusione o tramite foratura profonda di piastre piene. Il circuito dei canali viene ottenuto sigillando i canali stessi sia esternamente che internamente in punti specifici definiti dal progetto con l’utilizzo di tappi stagni posizionati per definire la circolazione del liquido desiderata.

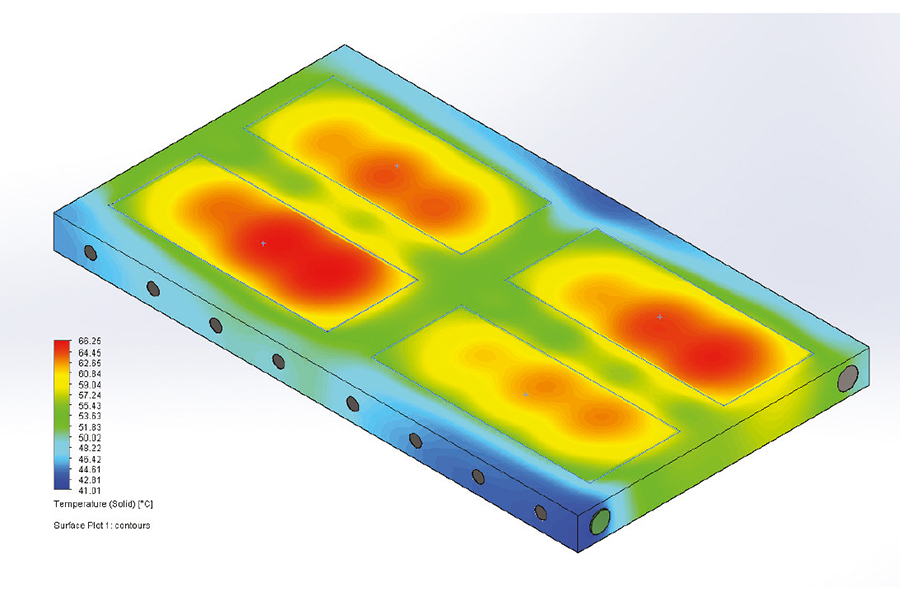

Economicità, semplicità di realizzazione ed esigenze di raffreddamento non esasperate sono le caratteristiche predominanti del progetto ove la tecnologia a fori passanti viene applicata.
Sono disponibili diverse leghe di alluminio e connettori di ingresso ed uscita del liquido refrigerante che permettono di produrre una LCP con buona flessibilità progettuale.
General specifications
| Width (W) | max 700 mm |
| Length (L) | max 2500 mm |
| Thickness (H) | max 100 mm |
| Material | EN AW-1050A - EN AW-5083 - EN AW-6060 - EN AW-6101B - EN AW-6082 - Copper |
| Gun drilled hole diameter | 6÷40 mm |
| Gun drilled hole depth | max 4000 mm |

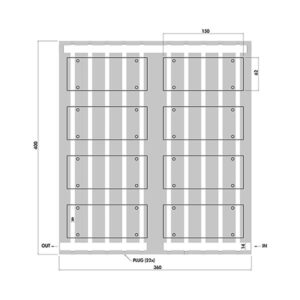

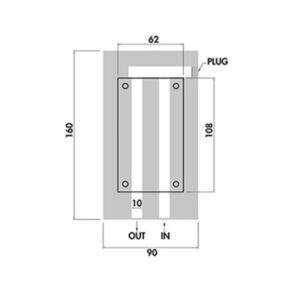

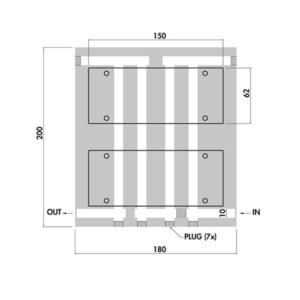

I prodotti riportati sono da intendersi come esempi e non costituiscono la totalità delle soluzioni realizzabili.
